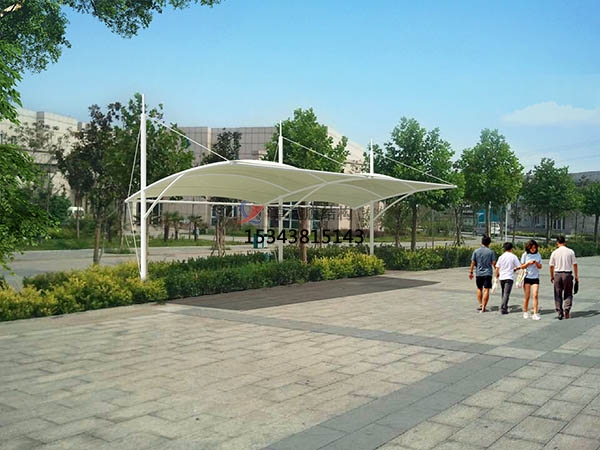

天津膜结构车棚

文章出处:卓越膜结构作者:卓越网络部发表时间:2021-06-17 11:04:41阅读:
  膜结构车棚裁剪设计,主要流程是以下几点:

  1、用CAD软件根据建筑设计图确定主结构及次级结构的位置,从而确定膜结构车棚的边界,建立系统线。

  2、在膜结构车棚设计专业软件EASY里导入系统线,设定合适的预应力及其它参数并仔细调整,确定膜体初始状态,找形结果应满足建筑要求及荷载要求。

  3、找形结果需导入CAD三维模型,经检核无误后在EASY里进行裁剪设计。焊缝线的布置应满足建筑美观要求并符合合理耗材率。

  4、根据预应力值及载荷状态下的膜材应力值进行双轴拉伸,膜材缩率参考双轴测试结构确定。

  5、在每个下拉点单元里,焊缝线呈放射状布置,单片裁切片的形状大致为狭长三角形。裁切时需考虑到采用的节点方式来确定系统线裁切片的宽度,以便有效地使用膜材。

  6、交给工厂的裁剪设计图纸应详细表示:膜片编号及布置、膜片相对坐标点位、膜边收边节点详图、熔接宽度、熔接后整体尺寸等数据。
