PTFE膜材的裁剪加工过程

裁剪加工流程

1. 设计与排版
   • 根据建筑设计图纸和膜结构的形状要求，使用专业的膜结构设计软件对 PTFE 膜材进行排版设计，确定膜片的尺寸、形状和拼接方式，同时考虑到材料的利用率和施工的便利性。
   • 将设计好的排版图转换为数控切割设备能够识别的文件格式，如 DXF 格式。
2. 材料准备
   • 检查 PTFE 膜材的质量，包括膜材的规格、型号、外观质量等是否符合要求，确保膜材无破损、无污渍、无明显色差等缺陷。
   • 根据排版图的尺寸要求，将膜材展开并平整地放置在裁剪工作台上，注意避免膜材受到褶皱、划伤等损伤。
   •
3. 裁剪设备调试
   • 根据膜材的厚度和材质特性，选择合适的裁剪设备，如数控激光切割机、数控等离子切割机或机械裁剪机等。
   • 对裁剪设备进行调试，包括调整切割速度、切割功率、切割精度等参数，确保设备能够准确地按照排版图进行裁剪。同时，检查设备的刀具或激光头是否处于良好的工作状态，如有磨损或损坏，及时进行更换。
4. 裁剪操作
   • 将调试好的裁剪设备与排版图文件进行连接，启动设备开始裁剪。在裁剪过程中，操作人员要密切关注设备的运行情况，确保切割路径准确无误，同时注意观察膜材的切割质量，如切口是否光滑、整齐，有无烧焦或熔化现象。
   • 对于一些复杂形状的膜片，可能需要进行多次切割或采用特殊的切割工艺，如曲线切割、斜角切割等，以保证膜片的尺寸和形状精度。
   • 裁剪完成后，对膜片进行编号和标记，以便在后续的加工和安装过程中能够准确识别和对应。

焊接流程

1. 焊接准备
   • 清理膜片的焊接边缘，去除表面的灰尘、油污和杂质等，确保焊接表面干净、干燥。可以使用干净的布或溶剂进行擦拭，但要注意避免使用对膜材有腐蚀性的溶剂。
   • 根据 PTFE 膜材的材质和厚度，选择合适的焊接设备和焊接材料。常用的焊接设备有热空气焊接机、高频焊接机等，焊接材料一般为与膜材材质相同的 PTFE 焊条或薄膜。
   • 调试焊接设备，调整焊接温度、焊接速度、焊接压力等参数。通常需要根据膜材的具体情况进行试验焊接，以确定最佳的焊接参数。
   •
2. 定位与固定
   • 将需要焊接的膜片按照设计要求进行定位和对齐，确保焊接边缘紧密贴合，无间隙或错位。可以使用夹具、定位销或胶带等工具对膜片进行固定，防止在焊接过程中膜片发生移动。

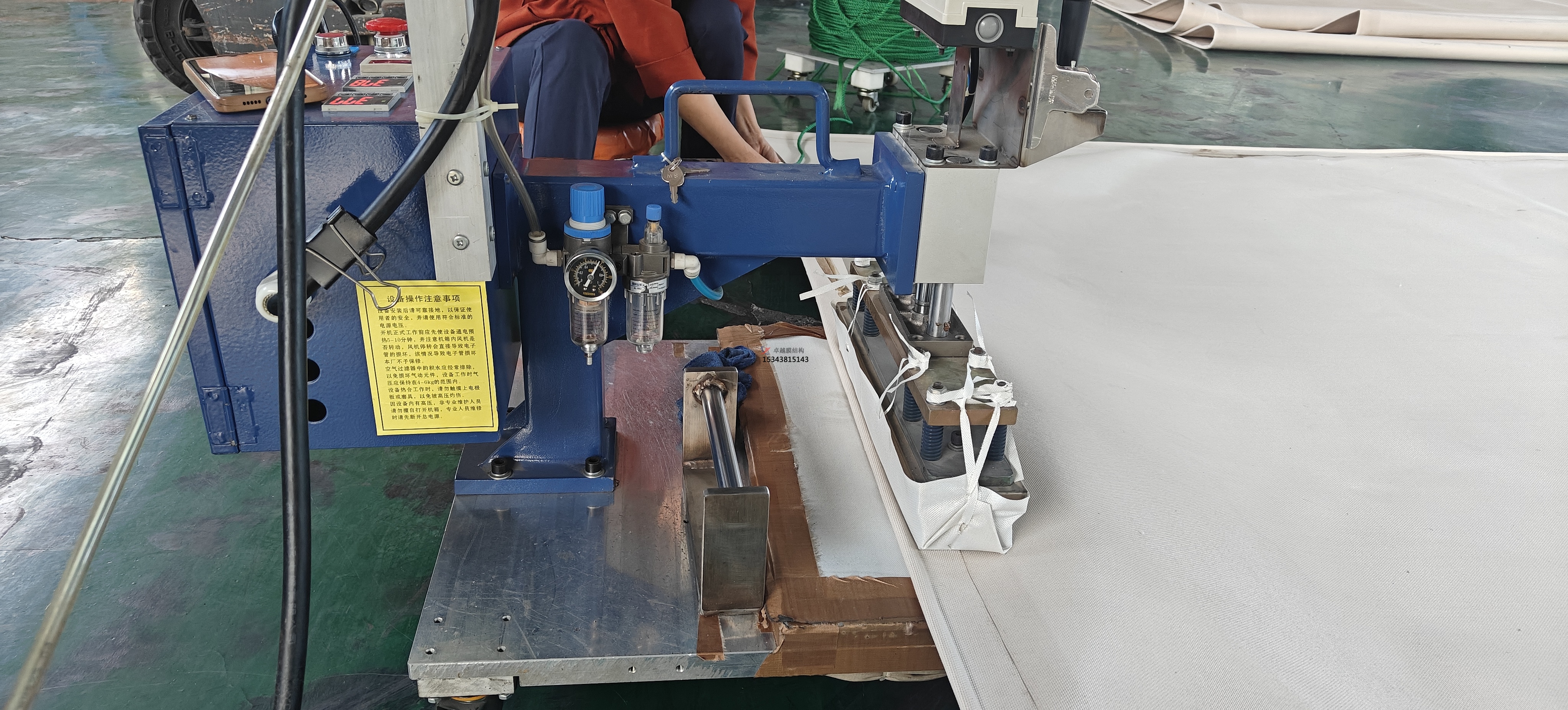

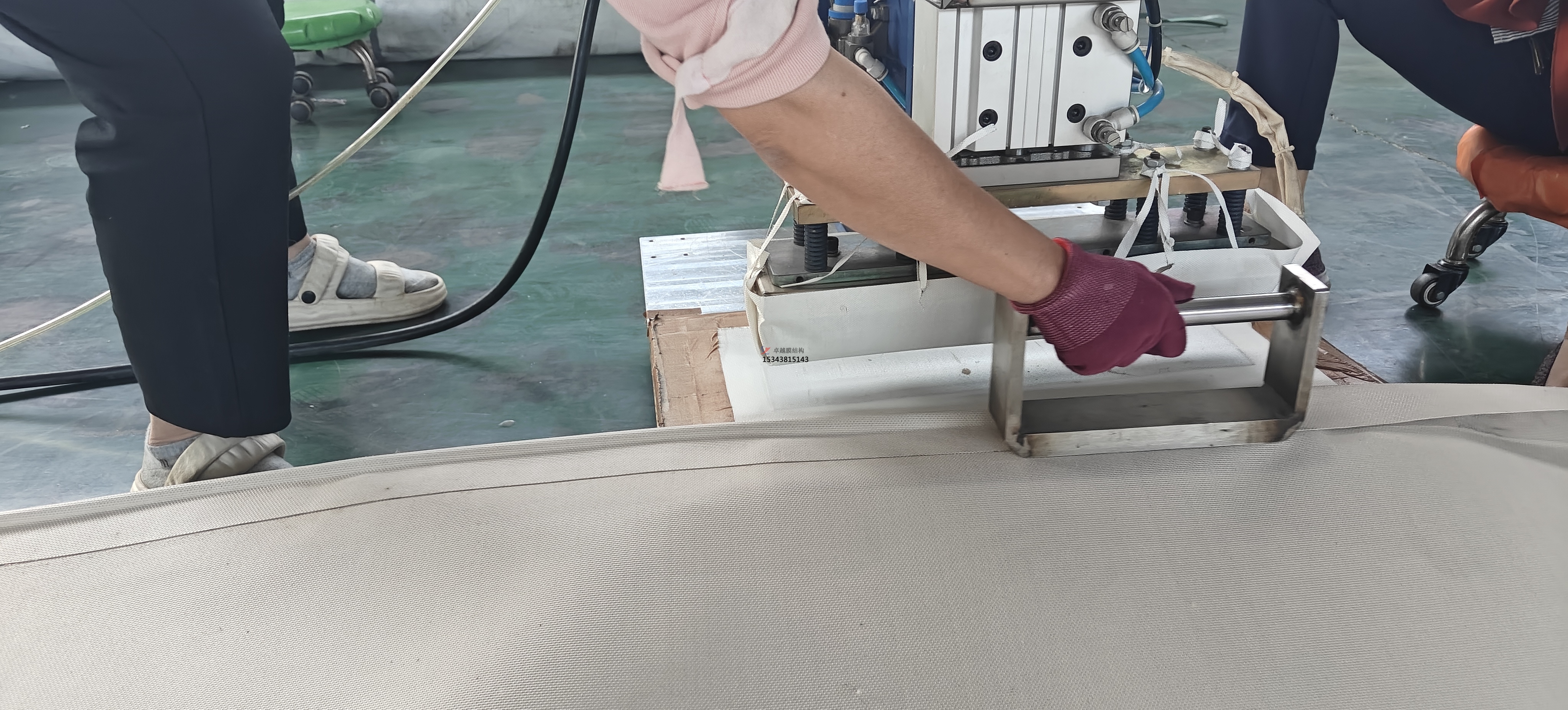

3. 焊接操作
   • 启动焊接设备，将焊接头或焊条加热至合适的温度，然后将其缓慢地沿着焊接边缘移动，使膜材的焊接表面受热熔化，同时施加适当的压力，使两片膜材紧密地结合在一起。
   • 在焊接过程中，要保持焊接速度均匀，避免出现焊接速度过快或过慢的情况。过快可能导致焊接不牢固，过慢则可能使膜材过热受损。同时，要注意观察焊接部位的质量，如焊缝是否饱满、均匀，有无气泡、裂缝等缺陷。
   • 对于较长的焊缝，可以采用分段焊接的方法，每段焊缝之间要注意做好衔接，确保焊缝的连续性和整体性。
   • 焊接完成后，对焊缝进行冷却处理。可以采用自然冷却或强制冷却的方式，但要注意避免在冷却过程中对焊缝造成外力冲击或损伤。
   •
4. 焊缝检查与修补
   • 对焊接完成的焊缝进行外观检查，检查焊缝的宽度、高度是否符合要求，焊缝表面是否光滑、平整，有无漏焊、虚焊、气孔、夹渣等缺陷。
   • 使用专业的检测设备，如焊缝探伤仪、气压测试仪等，对焊缝进行无损检测，检查焊缝内部的质量情况，确保焊缝的强度和密封性符合设计要求。
   • 对于检查中发现的缺陷，要及时进行修补。修补方法一般是将缺陷部位的焊缝重新加热熔化，然后添加适量的焊接材料进行填补和修复，确保修补后的焊缝质量符合要求。
   •
