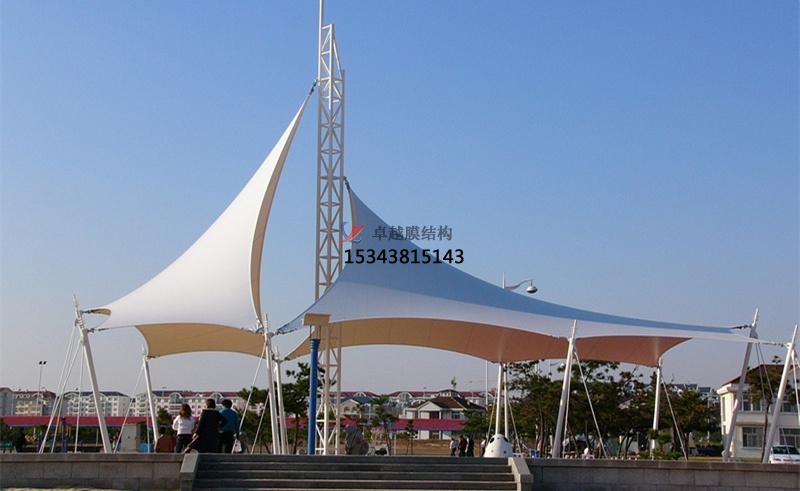

葫芦岛张拉膜景观

文章出处:卓越膜结构作者:卓越网络部发表时间:2021-05-14 17:27:12阅读:
  张拉膜景观加工制作主要加工流程包括:进料→检验膜材→图纸技术会审→膜片下料、编号→膜片编排放样→膜片初拼→高频驳接→包装。由于膜材的裁剪、包装过程都较为复杂,各种角度变化较多,且加工精度要求非常高,所以在制作过程中要加强质量管理,保证制作精度。加工时的注意事项有:

  1)表面曲率

  以前的裁剪方法都无法给出曲面任一点处的曲率。而本软件因为采用的是曲面膜单元,所以可以得到每个单元的曲率。如果相邻单元曲率相差很大,说明在这个位置,曲面扭曲的很严重,如果裁剪缝在此处不切断重新开始,那么裁剪膜块的边界在此处就会有很大的弧形。从相邻单元曲率的变化趋势,可以判断出测地线的大致走向。

  2)膜材料的幅宽

  找形分析过程中的平面网格划分时,就要考虑到膜材料的幅宽。尽量使一块膜布中包含的膜单元是完整的,否则还要通过插值计算确定膜块边界点的位置。

  3)边界的走向

  如果边界比较平直,可以考虑用一个膜块的长边作为这条边界。否则只能用多个膜块的短边拼接成这条边界。

  4)美观

  因为膜材料具有透光性,实际结构中可以清楚地看见焊缝,所以裁剪缝的布置一定要规则、合理,好能形成一些漂亮的图案以增加结构的美感。如果膜表面设置有压索或脊索, 那么好使裁剪缝与压索或脊索重合,使索不至于打乱焊缝的图案布置。

  5)膜材经检验后运进已除尘的车间

  在下料区、编排放样区、驳接区及三个区的连接处铺上柔质的板胶,避免膜片直接接触地面,防止磨损或者弄脏膜材。进入车间的人员必须穿洁净的衣服,换上车间专用的柔软拖鞋或只穿袜子。

  6)抽样取20组膜片和背贴条品

  采用60mm宽的驳接刀,确定4组不同的驳接温度、电流、压刀时间,驳接好后进行双向拉断试验,获取佳受力和外观的驳接数据,填好确定的数据贴在驳接机上,膜片驳接按此表数据进行驳接。其中热熔合方案应根据排水方向和膜片连接节点确定。在正式热合加工前,要进行焊接试验,确保焊接处强度不低于母材强度。

  7)膜片下料按顺序要经序

  读取裁剪设计的坐标,取点;复核坐标,划下料线;复检坐标,落刀下料。然后贴上编号标签,抬到放样区。

  由于索张拉膜景观通常均为空间曲面,裁剪就是用平面膜材表示空间曲面。这种用平面膜材拟合空间曲面的方法必然存在误差,所以裁剪人员在膜材裁剪加工过程中加入一些补救措施是相当的。对已裁剪的膜片要分别进行尺寸复测和编号,并详细纪录实测偏差值。裁剪作业过程中应尽量避免膜体折叠和弯曲,以免膜体产生弯曲和折叠损伤而使膜面褶皱,影响建筑美观。
